本净化装置是根据吸附（效率高）和催化燃烧（节能）两个基本原理设计的，即吸附浓缩－催化燃烧法。
含有机物的废气经风机的作用，经活性炭吸附层，利用活性炭多微孔比表面积大的吸附能力强将有机物质吸附在活性炭微孔内，洁净气被排出；经一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已经被浓缩在活性炭内。再利用催化燃烧对饱和活性炭进行脱附再生，重新投入使用。
催化燃烧装置内设加热室，启动加热装置，进入内部循环，当热气源达到有机物的沸点时，有机物气化从活性炭内挥发出来，进入催化室进行催化分解成水和二氧化碳，同时释放出能量。其中一部分热量通过气、气换热方式对进入催化燃烧脱附废气预热，另一部分能量再进入吸附床脱附，此时电加热装置基本停止工作，催化燃烧运转热能依靠有机物废气燃烧释放热维持，此状态循环进行，直到有机物完全从活性炭内部分离、分解。活性炭得到了再生，有机物分解成无害物排放。

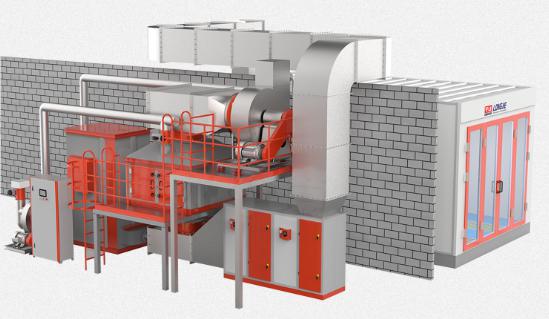

催化燃烧设备
